Cesoia per rottami metallici per cesoie pesanti

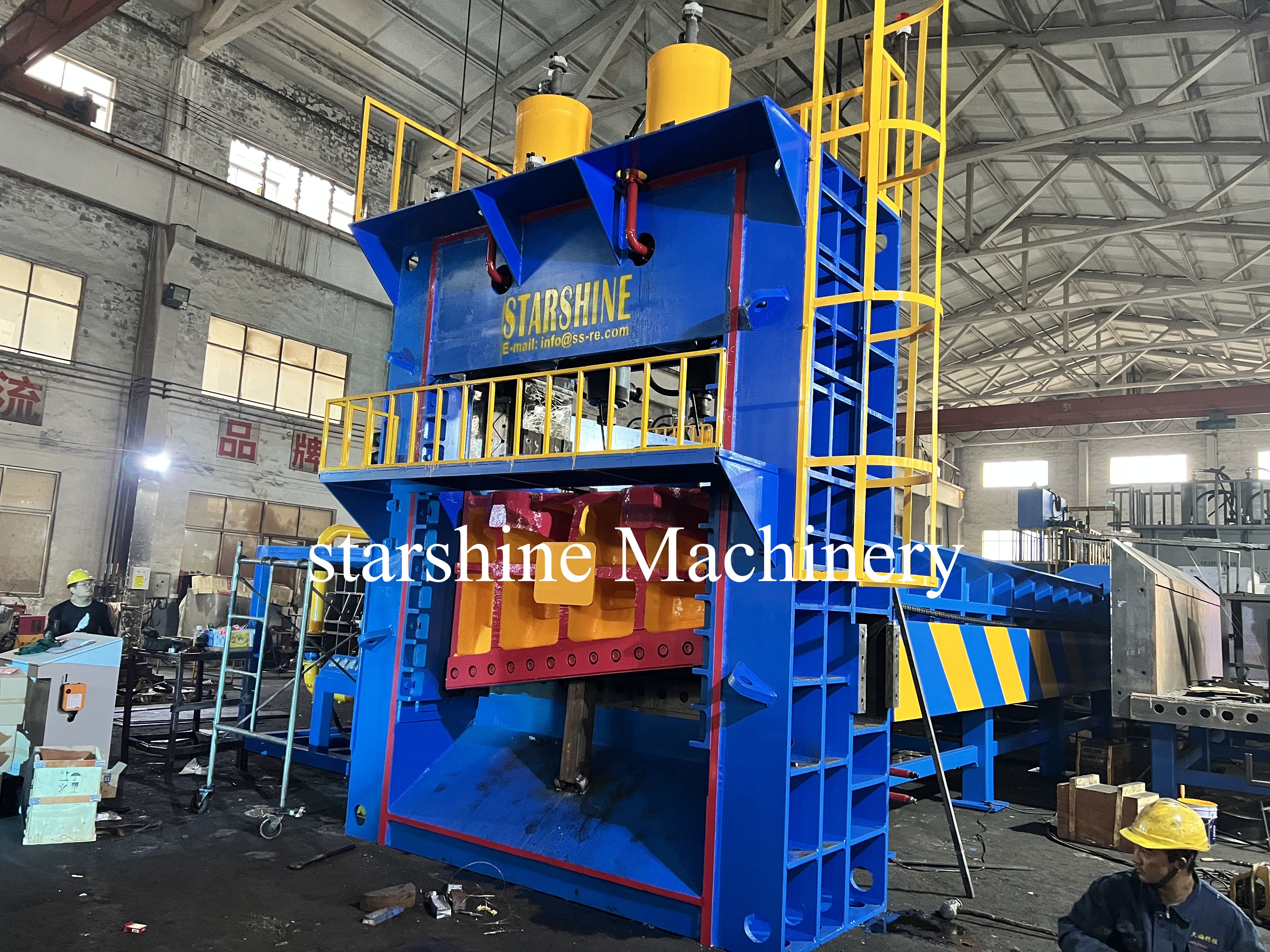

La cesoia a portale per rottami metallici è una sorta di attrezzatura di cesoia per carichi pesanti a portale a corsa grande, che è diversa dalla cesoia a coccodrillo sotto forma di cesoia a punto di cerniera rotante. Adotta il principio del taglio a pressione verticale verso il basso del telaio del portale ed è specializzato nel trattamento di componenti di rottami metallici grandi e spessi. È l'attrezzatura principale per l'alimentazione e lo smaltimento di rottami automobilistici di grandi dimensioni e per la lavorazione di rottami pesanti. L'attrezzatura si basa sulla trave del portale per trasportare il supporto dell'utensile di taglio di grande tonnellaggio per tagliare direttamente verso il basso, e i rifiuti pesanti super lunghi e super grandi che sono difficili da inserire direttamente nella pressa per balle vengono pre-frantumati e segmentati, in modo da tagliare gli enormi rifiuti in segmenti di materiale adatti alla successiva alimentazione o imballaggio. È diviso in due forme di infrastruttura fissa e veicolo mobile, adatti ai siti di lavorazione fissi e alle operazioni di smantellamento mobile nell'area della fabbrica.
Componenti principali del taglio a portale:

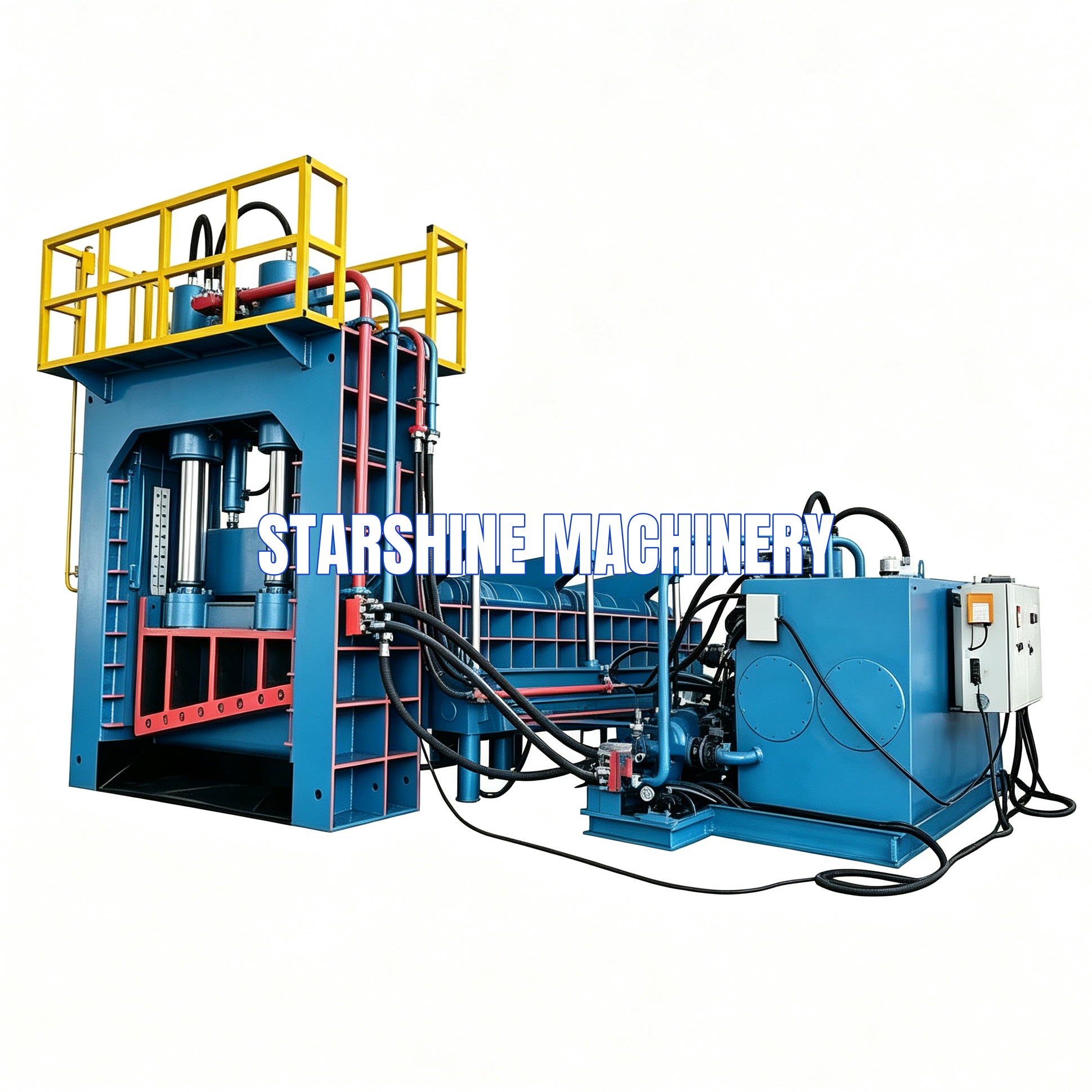

L'intera macchina è costituita da un telaio host per saldatura a portale, un contenitore di alimentazione mobile, un supporto per coltello da taglio verticale, un meccanismo di pressatura e fissaggio, un cilindro principale dell'olio di taglio, un meccanismo di spinta del contenitore, una centrale idraulica, una recinzione di protezione di sicurezza e un sistema di controllo del segnale PLC.
1. Telaio host a cancello: la lamiera d'acciaio spessa complessiva è saldata e formata e la ricottura complessiva viene utilizzata per eliminare lo stress interno della saldatura e sopportare tutta la forza di reazione di taglio; le colonne su entrambi i lati del telaio limitano il movimento verticale del supporto dell'utensile su e giù, in modo da eliminare la deviazione e lo scuotimento della testa dell'utensile durante la cesoiatura e garantire la stabilità del gioco del bordo dell'utensile. A differenza della struttura a sbalzo delle forbici a coccodrillo, il telaio a portale può resistere all'impatto di carichi pesanti eccentrici e ha una maggiore capacità anti-deformazione.
2. Gruppo di pressatura e fissaggio: È disposto davanti al taglio di cesoiatura, con gruppi multipli di cilindri pressori a grande corsa. Dopo che il materiale è stato inviato alla stazione di taglio, la testa di pressatura comprime fortemente il pezzo da tagliare per evitare che la spessa piastra d'acciaio e la struttura in acciaio si deformino e rimbalzino durante il taglio e per evitare il cedimento del taglio causato dallo scivolamento del pezzo. È il componente chiave per garantire la sicurezza del funzionamento.
3. Supporto per utensile da taglio verticale e gruppo lama: il supporto per utensile è sospeso sotto la trave del portale ed è azionato dal cilindro principale di grande tonnellaggio per spostarsi verticalmente verso il basso. La lama adotta una struttura di assemblaggio divisa e possono essere utilizzati più taglienti a turno. La lama può essere sostituita con un pezzo unico se parzialmente usurata e non è necessario smontare l'intero set. L'interspazio tra le lame può essere regolato meccanicamente per adattarsi a lamiere e profili metallici di diverso spessore.
4. Contenitore per materiale semovente: il carrello di spinta del materiale idraulico a corsa lunga trasporta continuamente i rottami di acciaio ultralunghi al tagliente all'interno della vasca; la parete laterale della scatola del materiale è ispessita con una piastra in acciaio resistente all'usura per sopportare la resistenza e i graffi dei rottami di acciaio; in caso di grandi piegature e deformazioni, il meccanismo di spinta del materiale può alimentare e tagliare continuamente sezioni senza spostare manualmente ripetutamente il pezzo.
5. Sistema di controllo idraulico ed elettrico: viene adottato un sistema idraulico ad alta pressione a grande flusso e un circuito di scarico della pressione tampone è impostato per gestire il carico di impatto istantaneo del taglio; il sistema PLC integra monitoraggio della pressione, limite di corsa e allarme di sovraccarico; supporta il ciclo di alimentazione continua completamente automatico - compressione - taglio e supporta anche il debug manuale a punto singolo; Il modello fisso è dotato di raffreddamento ad acqua, mentre il modello mobile è adatto per il raffreddamento ad aria, adatto per ambienti operativi sul campo ad alta temperatura.
6. Struttura di protezione di sicurezza: la stazione di taglio è circondata da recinzioni protettive e protezione da induzione fotoelettrica, in modo che la macchina si arresti automaticamente quando il personale entra per errore nell'area operativa; il blocco di sicurezza meccanico è impostato per la manutenzione per garantire la sicurezza dell'operazione di manutenzione del supporto dell'utensile.
Vantaggi principali dell'attrezzatura:
1. Ha un'eccezionale capacità di gestire rifiuti grandi e pesanti. Può occuparsi direttamente di grandi strutture in acciaio lunghe diversi metri, completare la pre-segmentazione e risolvere il problema dell'alimentazione secondo cui i componenti di grandi dimensioni non possono entrare nella pressa per balle e nel forno fusorio. Si tratta dell'attrezzatura chiave per il pretrattamento nella parte iniziale della catena industriale dei rifiuti pesanti.
2. La forza del taglio verticale verso il basso è bilanciata. Rispetto alle forbici a coccodrillo oscillanti, non è facile che il pezzo scivoli e si deformi lontano dal filo del coltello durante il taglio di materiali spessi. La sezione di taglio è piatta e le bave sono ridotte.
3. L'alimentazione automatica riduce il numero di persone vicine alle aree di taglio ad alto rischio, facendo affidamento sulla macchina a pinza + scatola di spinta per completare tutto il trasferimento del materiale, gli operatori devono solo monitorare nella sala operativa, riducendo il rischio per la sicurezza del sito.
4. La selezione del modello è flessibile e il modello di atterraggio fisso ha una grande capacità produttiva ed è adatto per il magazzino di supporto di grandi acciaierie; il modello integrato mobile montato su veicolo ha il proprio telaio mobile, quindi non è necessario costruire le fondamenta dell'impianto e può essere portato direttamente al sito di smontaggio per lavorare rottami di acciaio di grandi dimensioni.
5. La riutilizzabilità della lama è buona, i costi di manutenzione sono controllabili, la lama può essere utilizzata su più superfici e una singola lama può essere sostituita separatamente a causa di danni locali, in modo che l'intero set del corpo taglierina non debba essere sostituito integralmente.
